Ajtózár dorn-méret meghatározása
Hogyan mérje meg a dorn-méretet (Dornmaß) bejárati ajtó- és erkélyajtó záron? – Egyszerű útmutató lépésről lépésre
Akár bejárati ajtóról, akár erkélyajtóról van szó, a zárcsere vagy a zárszerkezet cseréjének legelső és legfontosabb lépése a dorn-méret (németül Dornmaß) pontos meghatározása. A nem megfelelő dorn-méretű zár egyszerűen nem fog belesimulni az ajtószárnyba, a kilincs tengelye nem fog átmenni a zártest szerkezetén, és az ajtólap fúrásai elcsúsznak.
A GU Ablakszerviz szakemberei sokszor találkoznak olyan esettel, amikor a tulajdonos hibás méret alapján vásárol zárat. Ebben a cikkben megmutatjuk, mi az a dorn-méret, hogyan mérheti meg otthon mindössze egy vonalzóval vagy mérőszalaggal, és melyek a leggyakoribb szabványméretek.
Mi az a dorn-méret (Dornmaß)?

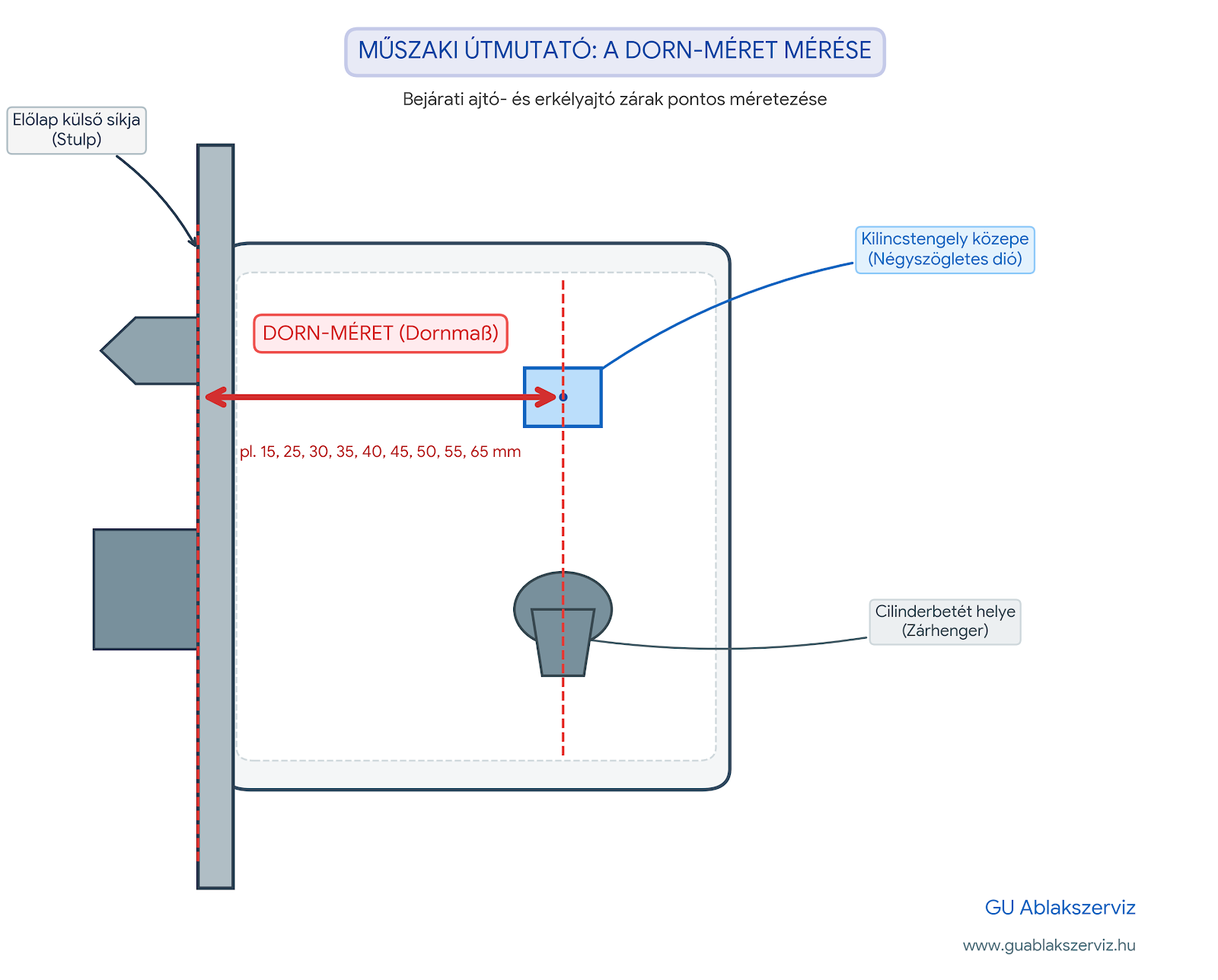

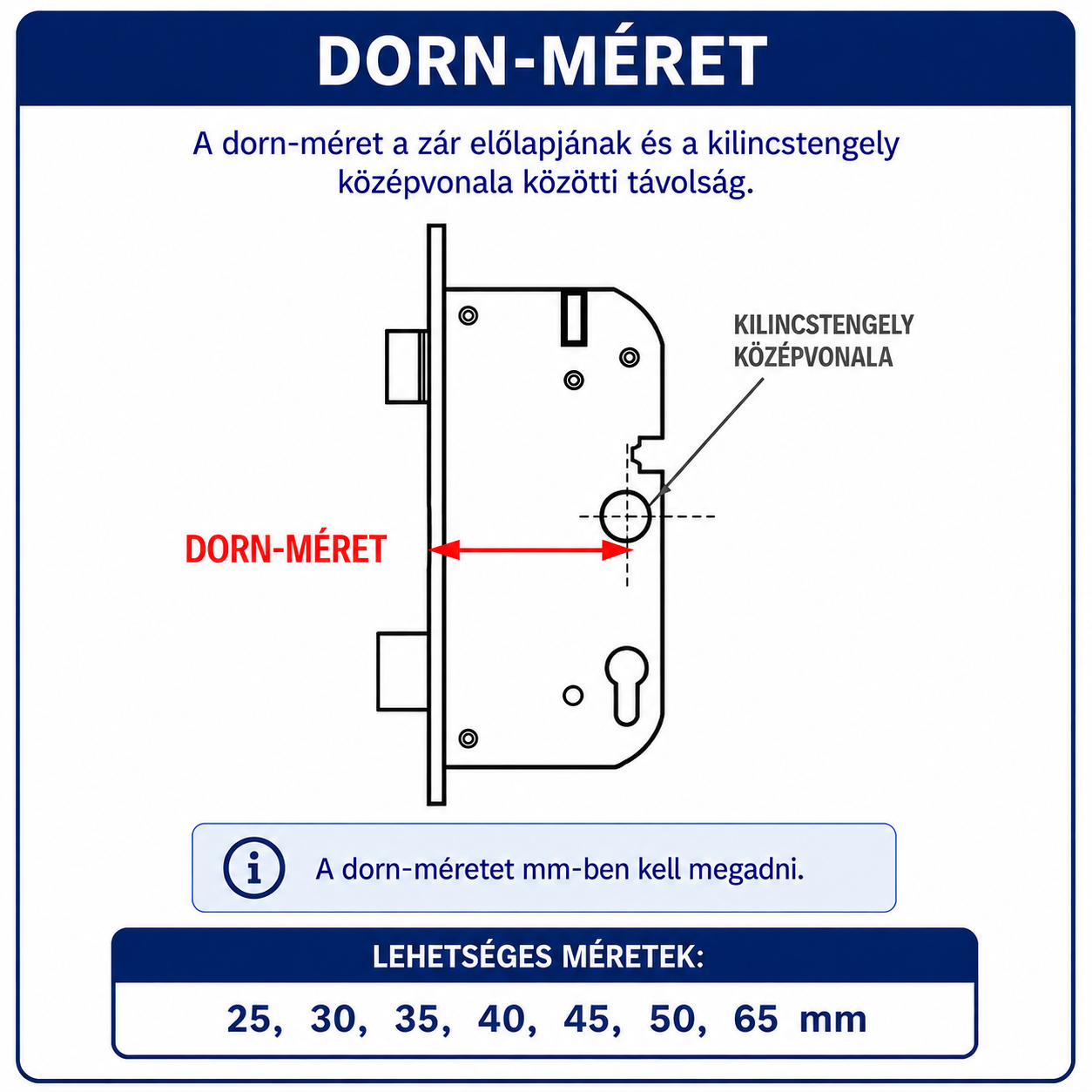

A dorn-méret a zár előlapjának (a fém előlap) és a kilincstengely-furat (a négyzet alakú dió) középvonala közötti vízszintes távolság milliméterben kifejezve.
Fontos szabály: A mérést mindig merőlegesen, az előlap külső fém peremétől kell indítani a kilincs szögletes tengelynyílásának pontos közepéig!
Hogyan mérje meg a dorn-méretet lépésről lépésre?
A mérés elvégezhető az ajtóba beépített állapotban is, de kiszerelt zárszerkezet esetén a legkönnyebb.
1. Mérés beépített állapotban (a legegyszerűbb módszer)
- Nyissa ki teljesen az ajtót.
- Távolítsa el a kilincset és a takarócímkét/rozettát
- Helyezze a mérőszalagot vagy vonalzót az ajtólap élén lévő fém előlapra (stulp sínre).
- Olvassa le a távolságot az előlap külső szélétől a kilincstengely négyzet alakú nyílásának (diójának) közepéig.
2. Mérés kiszerelt záron
Ha a zárat már kiszerelte az ajtóból, fektesse sík felületre. A mérőszalag elejét akassza be a fém előlapba, és mérjen el a kilincstengely-furat közepéig.
Gyakori dorn-méretek a gyakorlatban
A bejárati ajtók és az erkélyajtók dorn-mérete jelentősen eltér a profil típusától (műanyag, fa vagy alumínium) függően.
Miért nem mindegy akár 5 milliméter eltérés is?
Nem illeszkedik a kilincs: Ha 35 mm helyett 40 mm-es zárat vásárol, a kilincs tengelye 5 mm-rel beljebb kerül, így a meglévő furaton nem fog tudni átmenni a kilincstengely.
Felesleges fúrás-faragás: A nem megfelelő méretű zár beépítése csak az ajtószárny sérülésével és rongálásával lenne lehetséges.
Miért nem mindegy akár 5 milliméter eltérés is?
Ha megrongálódott a bejárati ajtó zárszerkezete, akadozik a teraszajtó kilincse, vagy bizonytalan a pontos dorn-méret meghatározásában, ne kockáztasson!
A GU Ablakszerviz szakemberei gyári alkatrészekkel, pontos felméréssel és szakszerű beépítéssel állnak rendelkezésére. Hívjon minket bizalommal, és segítünk a megfelelő zárszerkezet kiválasztásában és cseréjében!
